血管内断层成像系统

F1

极高分辨率直观精准

血管内断层成像系统真奇极高的分辨率 , 极真快速和准确的成像。F-才可以为病变的评估、 治疗和随iJJ策略提供最优质的圄像。 操作非常简便 , 高度自动化。

分辨率极高,精准

成像速度极快,直观

操作简便,高度自动化

为评估、治疗、随访提供最优图像方案

F-1 vs IVUS

OCT 比较
 F1IVUS
每秒帧数(帧/秒)10030
回撤速度20、 25、 36mm/sec0.5 or 1.0mm/sec
每帧线数500256
径向分辨率≤ 15µ m225µm
轴向分辨率10 µ m150µm
扫描直径14mm15mm
组织扫描深度1.0-3.0mm10mm
血液冲洗需要不需要
分辨率比IVUS高十倍

各种影像学技术比较

影像学技术 分辨率 纤维帽 脂核 钙化 血栓
IVUS 100 µ m + ++ +++ +
Angloscopy 未知 + ++ +++
OCT 10µm +++ +++ +++ ++
Thermography 0.5mm
Spectroscopy 不适用 + ++ ++
Intravascular MRI 160 µ m + ++ ++ ++
备注 +++ = >90% ++ = 80%-90% + = 50%-80% – = <50%

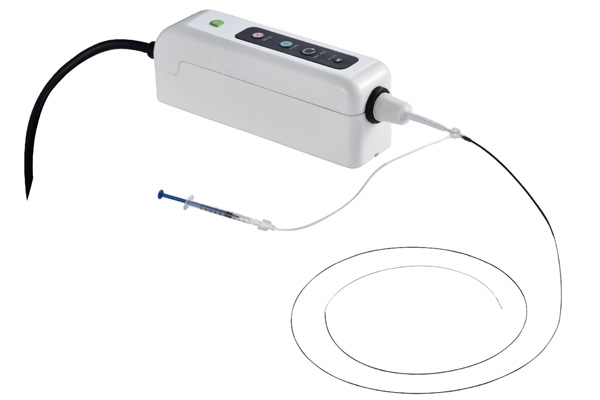

TY-1 天眼

一次性使用血管内成像导管

天眼导管提供了高清晰的血管内图像。 使用光学干涉断层成像(OCT)技术, 天眼导筐发出近红外光, 以每秒100MB的数据采集率产生实时和极高分辨率的国像, 天眼导营和血管内断层成像系统为病变的评{吉、 分类和诊断提供了新的标准。



· 基于OCT光学干涉断层成像技术的高清晰度影像
· 独创的快速交躁和造影剂口隔绝设计, 无需弯t斤, 不损坏光镜
· 自带Ma「k点光镜 , 透视可见, 精准是位
· 两个透视定位标志, 万便定位及测量
· 有效长度超出市场常规设计 , 可达更复杂远端病变

产品优势

· 基于频域OCT技术的极高分辨率
· 快速交换系统的小外径头端
· 亲水涂层
· 连接简单

规格

使用长度:1365mm
外径:2.7F
兼容导丝:0.014 ”
